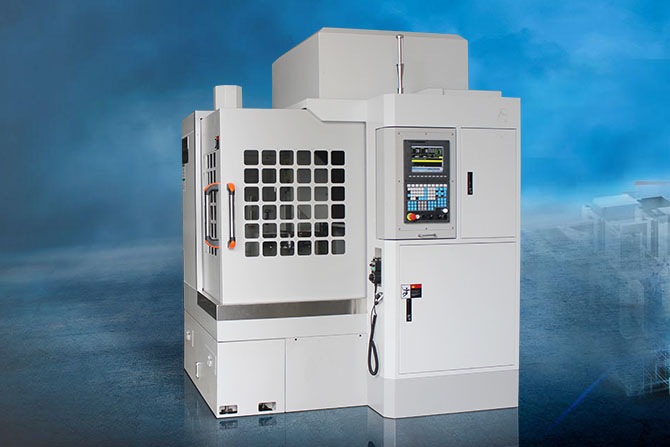

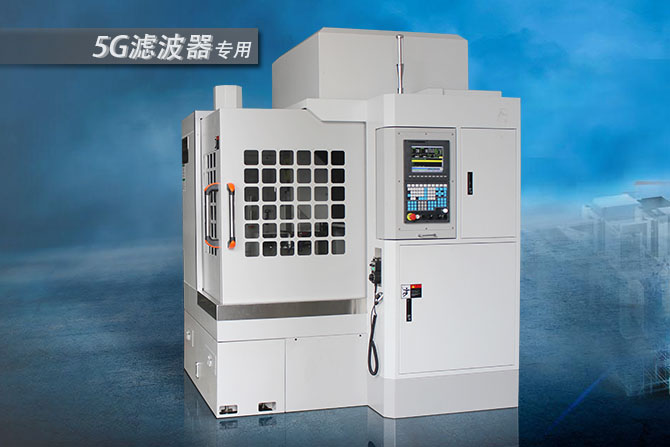

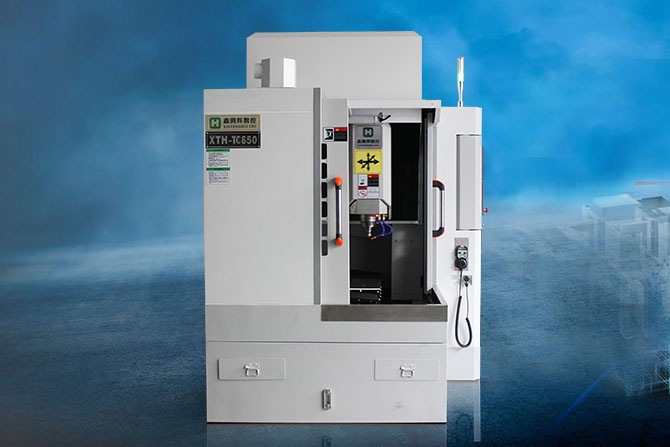

XTH-TC6505G濾波器陶瓷雕銑機是一臺根據陶瓷介質濾波器特殊加工工藝而開發的專有機型。它不僅擁有和標準陶瓷CNC機床相同的功能，同時還具備更多特殊優化性能。尤其是它的“傻瓜”式編程系統——免編程打孔、銑槽系統，該系統可用在濾波器批量化生產階段，能夠有效提升濾波器的產能。

◆優化了機身結構，降低機床重心高度，有效抑制了主軸振動，

◆雙層防護盔甲，有效防止陶瓷粉末對機床的損傷。

◆獨立開發免編程打孔、銑槽系統，免去專業編程的繁瑣，易于上手。

◆油脂式潤滑系統，防止潤滑油滴入工件，讓加工的陶瓷工件保持潔凈

適用范圍：

◆5G陶瓷介質濾波器

◆高精密、高硬度新材料加工、氧化鋯、碳化硅等加工

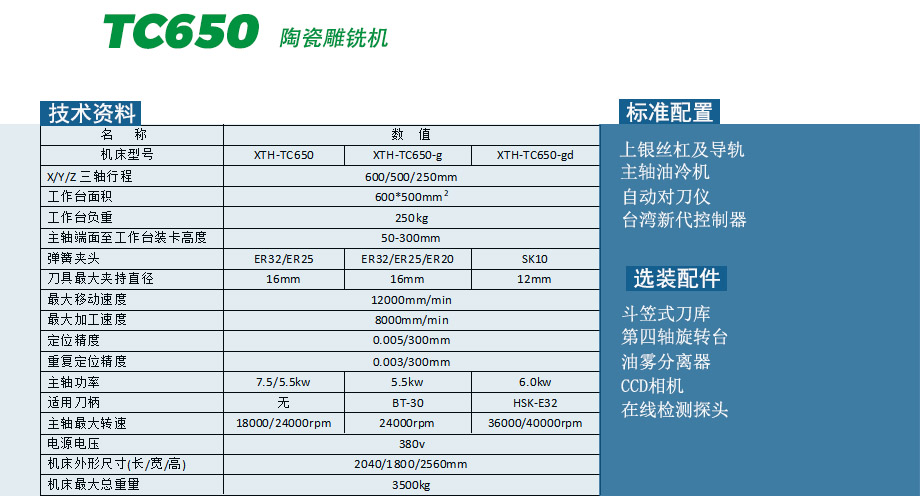

5G濾波器陶瓷雕銑機參數

5G濾波器陶瓷雕銑機的機械結構特點

為了更好的滿足粉塵的排泄速度，我司生產的陶瓷雕銑機特別加大的排屑槽的寬度以及坡度，同時還將Y軸方向的導軌安裝面提升50mm，這樣從結構上提升了機臺的被動防塵、防腐蝕功能。Y軸采用不銹鋼盔甲+無間隙風琴罩雙重防護，有效隔絕陶瓷粉塵。

5G濾波器陶瓷雕銑機主要應用于功能陶瓷、結構陶瓷、電子陶瓷、5G陶瓷濾波器組件、陶瓷手機蓋板等特種陶瓷等新材料的加工，防護性能好。通過提升機床的防護性能，防止了堅硬的陶瓷粉塵對機床的損傷。

拓展資訊

近日，有博主曝光了一張OPPO Reno 3 Pro 的立體液冷散熱功能的圖，可以看到，針對全機各個部件的散熱需求，運用了不同的散熱材料來解決手機散熱難點，這些散熱材料包括石墨片、導熱凝脂、VC均熱板等。今天我們就來了解一下，這些散熱材料。

大家都知道，不只是手機，各種智能終端產品都在不斷更新換代，輕薄化、智能化和多功能化使得功耗越來越高，熱量也越來越大，特別是到了5G通信時代，5G高功耗芯片以及折疊屏、全面屏的發展等都使得終端設備發熱量劇增。有研究表明，電子元器件溫度每升高2℃，其可靠性下降約10％，散熱成為智能終端亟需解決的問題，因此，散熱材料也不斷的升級迭代，以應對更高的散熱要求。

目前，常見的智能終端產品的散熱材料有導熱石墨、導熱界面材料（TIM）、熱管/VC均熱板、石墨烯等。

01.      導熱石墨片

散熱石墨膜是一種很薄的GTS，綜合性質的導熱材料，又稱為導熱石墨膜、導熱石墨片、石墨散熱片等，由于其特殊的六角平面網狀結構晶體，石墨具有較鋁、銅等金屬更高的熱傳導效率。

石墨膜可分為天然石墨膜和人造石墨膜。其中的天然石墨膜，通常是通過天然石墨作為原料，先將其轉變為膨脹石墨后，再制作為石墨膜材料；人造石墨膜一般由聚酰亞胺薄膜經過高溫碳化和石墨化制成，導熱系數更高，柔韌性更強。

石墨具有突出的各向異性和均熱性能，可以替代傳統的鋁質或者銅質散熱器， 應用于智能化、微型化、集成化的電子設備，如智能手機、超薄筆記本電腦、平板電腦、5G通信基站、無線充電等。

02.      導熱界面材料（TIM）

導熱界面材料是各種用在熱源和散熱器之間的， 通過排除熱源和散熱器之間的空氣，使得電子設備的熱量分散更均勻，加快散熱效率的材料。一般各種導熱界面材料需要具備好的導熱系數和表面潤濕性。導熱界面材料種類較多，包括導熱硅脂、導熱硅膠片、導熱雙面膠和導熱相變材料等。

03.       熱管/VC均熱板

熱管是利用高真空度下液體的低沸點特性，快速的蒸發吸走熱量，再通過散熱鰭片或金屬外殼框架吸收熱量，冷卻后經毛細管效應回流恢復為液體狀態，完成散熱循環。

VC均熱板與熱管原理類似，也是利用水循環的物理原理進行導熱及散熱的，VC均熱板是熱管的延伸，從一維擴展至二維面的熱傳導，散熱速度快，比熱管的散熱性能提高了 20%~30%。

熱管/均熱板可以應用到手機，服務器、數據中心、5G基站、手持高端游戲機等。

04.      石墨烯導熱膜

石墨烯是一種由碳原子以sp2雜化軌道組成六角型呈蜂巢晶格的二維碳納米材料，擁有優異的導熱性能，據了解，石墨烯散熱能力高出普通鋁合金四倍左右。

石墨烯導熱膜是以石墨烯為原料，采用多層石墨烯堆疊而成的高定向導熱膜，包含保護膜、單面膠、石墨烯膜、雙面膠和離型膜等，具有機械性能好、導熱系數高，質量輕、材料薄、柔韌性好等特點，為當前電子產品散熱方案提供了良好的導熱材料，成為石墨膜的理想替代材料。

石墨烯散熱材料可應用于手機、平板、液晶顯示屏、可穿戴設備、通信基站電路板、led顯示屏和照明以及電動汽車等散熱領域。

傳統的散熱材料以導熱石墨和導熱界面材料為主，隨著終端設備對散熱需求的增加，熱管、VC均熱板以及石墨烯開始得以滲透應用，單一的散熱材料并不能解決日益嚴苛的散熱問題，設備廠商采用的大多是多種材料的組合散熱方案，有效的利用散熱材料自身特性解決設備各部件的散熱問題。

2020年，5G進入大規模建設，5G網絡的覆蓋將帶動智能終端設備需求增長，根據市場調研機構IDC預測，預計2020年中國市場將有接近1億部5G智能終端出貨量，其中包括5G的智能手機、平板電腦、筆記本、VR/AR等諸多產品，到2023年，5G終端產品年出貨量將超過4億部，散熱材料市場需求將迎來蓬勃的發展期。
