5G濾波器cnc加工工藝是目前很多濾波器生產企業都在不斷完善的一個工序，目前很多cnc廠家也在生產這種設備，但是真正可用于5G濾波器生產加工的并不多?！蚌悟v輝數控”就是一家專業生產5G濾波器CNC機床的廠家，我們根據濾波器陶瓷體的特殊加工特點，對機床進行了改良，使其更適合濾波器的加工。

◆優化了機身結構，降低機床重心高度，有效抑制了主軸振動，

◆雙層防護盔甲，有效防止陶瓷粉末對機床的損傷。

◆獨立開發免編程打孔、銑槽系統，免去專業編程的繁瑣，易于上手。

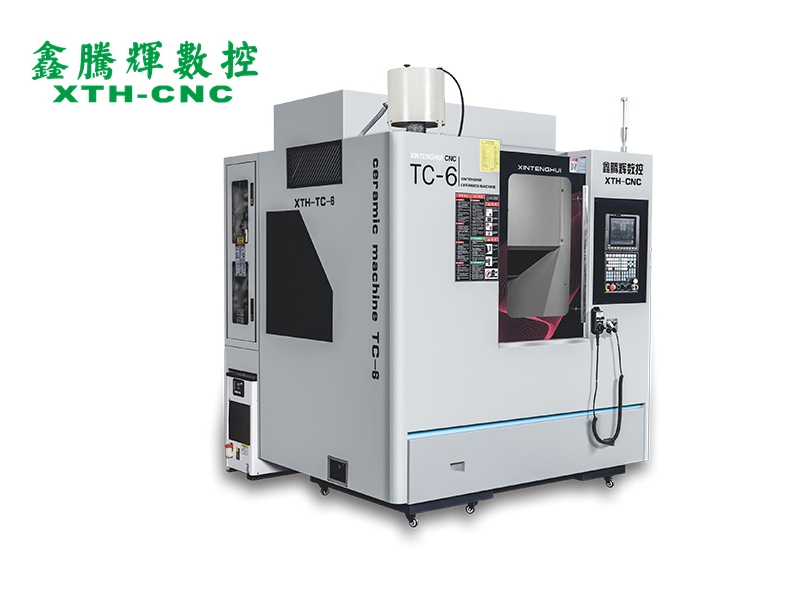

◆油脂式潤滑系統，防止?jié)櫥偷稳牍ぜ尲庸さ奶沾晒ぜ３譂崈?img src="/upfolder/e/image/20230823/1692761090876381.jpg" title="陶瓷雕銑機" alt="陶瓷雕銑機" width="790" height="592" border="0" vspace="0" style="width: 790px; height: 592px;"/>

適用范圍：

◆5G陶瓷介質濾波器

◆高精密、高硬度新材料加工、氧化鋯、碳化硅等加工

5G濾波器陶瓷雕銑機參數

5G濾波器陶瓷雕銑機的機械結構特點

為了更好的滿足粉塵的排泄速度，我司生產的陶瓷雕銑機特別加大的排屑槽的寬度以及坡度，同時還將Y軸方向的導軌安裝面提升50mm，這樣從結構上提升了機臺的被動防塵、防腐蝕功能。Y軸采用不銹鋼盔甲+無間隙風琴罩雙重防護，有效隔絕陶瓷粉塵。

拓展閱讀:

高中低介電常數微波介質陶瓷

微波介質陶瓷是指應用于微波頻段電路(主要是UHF、SHF頻段，300MHz~300GHz)中作為介質材料完成一種或多種功能的新型陶瓷功能材料。微波介質陶瓷具有介電常數適中、高頻下介電損耗低、溫度穩定性較好等優點，可以在微波電路系統中發揮介質隔離、介質波導及介質諧振等功能，是制作介質基板、濾波器、諧振器等微波元件的關鍵材料。

根據陶瓷材料介電常數的大小，可將陶瓷材料體系劃分為：高介電常數、中介電常數和低介電常數三類。信息技術的迅猛發展，推動著陶瓷材料向兩個方向發展：(1)高介電常數陶瓷體系，用作儲能材料，滿足經濟發展對新型儲能元器件發展的要求；(2)低介電常數，用于高自諧振頻率陶瓷體系：低介微波陶瓷材料具有介電常數低、自諧振頻率高的特點，適合微波/毫米波應用。

高介電常數陶瓷的經典應用：高容量陶瓷電容器

典型的低介電常數微波介質陶瓷材料體系

總的來說，由于低介電常數陶瓷高性能與低燒結溫度之間存在矛盾，因此如何選擇合適的低溫?zé)Y(jié)助劑和開發固有燒結溫度低、介電性能優良的新材料體系仍是當前研究的重點方向。下文將簡單整理一下，目前研究目前火的低介微波陶瓷介質材料系統。

1、氧化鋁系陶瓷

Al2O3是一種重要的低εr微波介質陶瓷，其主晶相為α-Al2O3，晶體結構為剛玉型，屬于三方晶系，空間群為R3c。Al2O3陶瓷具有較低的介電常數(εr=10)和極高的Q×f值(500000GHz，f=9GHz)，是一種理想的低介微波介質陶瓷材料，在電子線路封裝和介質諧振天線等器件中具有廣泛的應用。

但由于其具有較大的諧振頻率溫度系數(τf=-60×10-6℃-1)和極高的燒結溫度(1600℃以上)，嚴重限制了其應用。為了改善Al2O3陶瓷的τf值，一般引入TiO2以期獲得τf值近零的復合陶瓷。

低介電常數氧化鋁陶瓷的經典應用之一：電路基板

2、硅酸鹽系陶瓷

①Zn2SiO4。Zn2SiO4是硅鋅礦構造，屬三角晶系，空間點群為R3，該結構中Zn原子和Si原子均位于氧四面體的中心位置。2006年，Guo等首先報道了Zn2SiO4陶瓷經1340℃固相反應燒結后具有優異的微波介電性能:εr=6.6，Q×f=219000GHz，適合用于制作微波基板和毫米波器件。

②Mg2SiO4。Mg2SiO4是橄欖石結構，屬正交晶系，空間群為Pnma，具有低的介電常數(6.8)和極高的Q×f值(240000GHz)，是微波通訊、雷達天線以及航空航天等諸多領域的關鍵材料。與Al2O3陶瓷相比，它具有原料成本低廉、介電常數低和燒結溫度低等優點，但其τf值為(-61~-73)×10-6℃-1，且在燒結過程中易產生第二相，嚴重限制了其應用范圍。為了將Mg2SiO4陶瓷的τf值調節近零，選擇常見的正τf值化合物(TiO2、CaTiO3、Ba3(VO4)2)與Mg2SiO4陶瓷進行復合。

③Mg2Al4Si5O18。堇青石(Mg2Al4Si5O18)的基本結構單元是[(Si，Al)O4]六元環，介電常數為6.0，品質因數為40000GHz，諧振頻率溫度系數為-25×10-6℃-1。與Zn2SiO4、Mg2SiO4陶瓷相比，堇青石的諧振頻率溫度系數更近零，熱膨脹系數更小，非常適合用于制作微波基板。然而，其燒結溫度范圍較窄，難以致密，且Q×f值較低，無法滿足高品質微波/毫米波介質元器件的應用需求，需要經過合適的工藝調整使其匹配應用要求。

④A2BSi2O7(A=Sr、Ca、Ba；B=Co、Mg、Mn、Ni)。A2BSi2O7(A=Sr、Ca、Ba；B=Co、Mg、Mn、Ni)陶瓷具有黃長石和鎂長石結構，在毫米波通信和微波基板領域具有很大的應用潛力。

3、AAl2O4尖晶石系陶瓷(A=Zn、Mg)

AAl2O4(A=Zn、Mg)尖晶石材料具有面心立方晶格結構，屬于立方晶系，空間點群為Fd3m。Surendran等于2004年和2005年分別報道了ZnAl2O4和MgAl2O4陶瓷經1450℃燒結4h后的微波介電性能:εr=8.5，Q×f=56300GHz，τf=-79×10-6℃-1；εr=8.5，Q×f=68900GHz，τf=-75×10-6℃-1。除了優異的介電性能外，AAl2O4陶瓷還具有良好的力學性能、高的熱導率和較小的熱膨脹系數，尤其適合用于制備通訊系統的基板，但其較高的燒結溫度限制了其適用范圍。

4、鎢酸鹽系陶瓷

鎢酸鹽陶瓷不僅具有較低的固有燒結溫度，還具有較小的介電常數，常用作LTCC基板材料。目前對鎢酸鹽低介微波介質陶瓷的研究主要集中在AWO4(A=Ca、Sr、Ba、Mg、Zn、Mn等)體系。

5、磷酸鹽系陶瓷

常見的磷酸鹽系陶瓷主要包括A2P2O7(A=Mg、Mn、Zn、Ca、Sr、Ba)和LiMPO4(M=Mg、Zn)等體系。A2P2O7(A=Mg、Mn、Zn、Ca、Sr、Ba)化合物的結構與A2+半徑密切相關。當A2+半徑小于0.97?時(A=Mg、Zn、Mn)，材料為鈧釔石結構；當A2+半徑大于0.97?時(A=Ca、Sr、Ba)，材料會轉變?yōu)橹劂t酸鹽結構。

6、石榴石結構化合物體系

目前，石榴石結構化合物體系主要包含以下三種：Re3A5O12(A=Y、Ga)，A3B2V3O12(A為一價堿金屬離子+三價稀土元素離子，B為二價堿金屬離子)和Ca5A4(VO4)(A=Mg、Zn、Co、Ni、Mn)。

拓展閱讀內容引自“粉體圈”，僅供學習參考。
