在陶瓷加工領(lǐng)域，陶瓷雕銑機的穩(wěn)定運行是保障生產(chǎn)效率與產(chǎn)品質(zhì)量的關(guān)鍵。然而，斷刀問題卻時常困擾著加工企業(yè)，不僅會導(dǎo)致工件報廢、延誤生產(chǎn)周期，還可能對設(shè)備造成額外損傷，增加生產(chǎn)成本。因此，精準找出陶瓷雕銑機斷刀的原因并采取有效的解決方案，成為行業(yè)內(nèi)亟待解決的問題。下面，我們將結(jié)合鑫騰輝數(shù)控官方網(wǎng)站的專業(yè)數(shù)據(jù)，詳細分析陶瓷雕銑機斷刀的常見原因及對應(yīng)解決辦法。

一、陶瓷雕銑機斷刀的常見原因及解決方案

原因 1：刀具選型不當(dāng)

刀具是陶瓷雕銑機加工的核心部件，選型是否合適直接決定了加工過程的穩(wěn)定性。在陶瓷加工中，若選用的刀具與陶瓷材料硬度、加工工藝不匹配，極易引發(fā)斷刀。根據(jù)鑫騰輝數(shù)控官方網(wǎng)站數(shù)據(jù)顯示，加工高硬度陶瓷（如氧化鋯）時，若使用 carbide 刀具，由于其硬度遠低于氧化鋯，在切削過程中易出現(xiàn)崩刃現(xiàn)象，進而導(dǎo)致斷刀；而在加工窄縫或深腔時，若選用長徑比過大的刀具，會因刀具剛性不足，在高速旋轉(zhuǎn)切削中發(fā)生彎曲變形，最終斷裂。

解決方案：需根據(jù)陶瓷材料硬度和加工工藝重新選型。加工高硬度陶瓷（如氧化鋯），應(yīng)選用金剛石刀具或立方氮化硼刀具，這類刀具硬度高、耐磨性強，能有效應(yīng)對高硬度陶瓷的切削需求；加工窄縫或深腔時，需選擇長徑比小的刀具，通常要求長徑比≤5。例如，當(dāng)加工深度為 10mm 的窄縫時，應(yīng)選用直徑≥2mm 的刀具，而非 1mm 刀具，以此保證刀具具備足夠的剛性，避免斷刀。

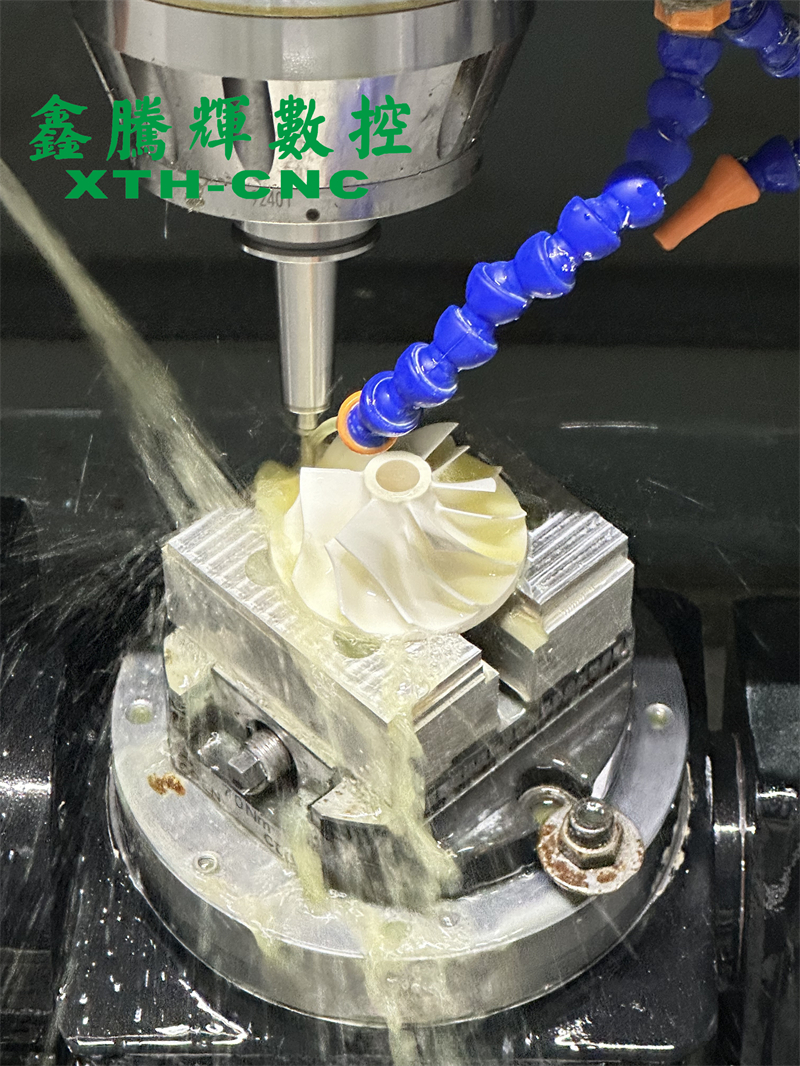

原因 2：加工參數(shù)設(shè)置過高

加工參數(shù)的合理設(shè)置對陶瓷雕銑機的運行至關(guān)重要，需結(jié)合陶瓷零件的材質(zhì)、厚度、加工精度要求等綜合確定。若主軸轉(zhuǎn)速、進給量、切削深度等參數(shù)超出陶瓷零件加工的適配范圍，會使刀具在切削過程中承受過大的切削力和切削熱，超出刀具的承載極限，從而引發(fā)斷刀。鑫騰輝數(shù)控官方網(wǎng)站的陶瓷零件加工案例顯示，加工厚度 5 - 10mm 的氧化鋁陶瓷零件（常規(guī)精度要求）時，若盲目將主軸轉(zhuǎn)速設(shè)為 20000r/min、進給量設(shè)為 800mm/min，易導(dǎo)致刀具因負荷過重頻繁斷刀；而加工薄壁氧化鋯陶瓷零件（厚度 1 - 3mm，高精度要求）時，過高參數(shù)引發(fā)斷刀的概率會更高。

解決方案：一旦出現(xiàn)因參數(shù)過高導(dǎo)致的斷刀，需立即停機并結(jié)合陶瓷零件特性調(diào)整參數(shù)，采用 “低參數(shù)試切法” 重新測試。針對不同陶瓷零件類型，參考鑫騰輝數(shù)控官方推薦參數(shù)范圍調(diào)整：加工厚度 5 - 10mm 的氧化鋁陶瓷零件（常規(guī)精度），可先將主軸轉(zhuǎn)速降至 12000 - 15000r/min、進給量降至 400 - 600mm/min；加工厚度 1 - 3mm 的薄壁氧化鋯陶瓷零件（高精度），則需將主軸轉(zhuǎn)速控制在 8000 - 12000r/min、進給量降至 200 - 350mm/min。試切時觀察切削狀態(tài)，若切削平穩(wěn)、無異常振動和零件崩邊，再逐步微調(diào)提升參數(shù)，直至找到適配當(dāng)前陶瓷零件的最優(yōu)參數(shù)組合。同時，嚴格控制切削深度，加工常規(guī)厚度陶瓷零件時，單次切削深度不宜超過刀具直徑的 1/3（如直徑 4mm 刀具，單次深度≤1.3mm）；加工薄壁陶瓷零件時，單次切削深度需進一步降低至刀具直徑的 1/5 - 1/4（如直徑 4mm 刀具，單次深度≤0.8 - 1mm），避免刀具因切削負荷過大而斷刀。

原因 3：刀具裝夾不牢固

刀具裝夾是陶瓷雕銑機加工前的重要準備工序，若裝夾不牢固，會導(dǎo)致刀具在加工過程中出現(xiàn)徑向跳動，使刀具受力不均，進而引發(fā)斷刀。在實際生產(chǎn)中，刀具夾頭內(nèi)殘留切屑、油污，或夾頭出現(xiàn)磨損（如內(nèi)孔變形），以及裝夾時刀具伸出長度不一致、緊固力矩不足等，都是導(dǎo)致刀具裝夾不牢固的常見因素，尤其在加工高精度陶瓷零件時，裝夾問題引發(fā)的斷刀影響更為顯著。

解決方案：首先拆解刀具夾頭，徹底清潔夾頭內(nèi)的切屑和油污，確保夾頭內(nèi)孔干凈整潔；接著檢查夾頭是否存在磨損，若發(fā)現(xiàn)內(nèi)孔變形等磨損情況，需及時更換夾頭。重新裝夾刀具時，根據(jù)陶瓷零件加工精度要求控制刀具伸出長度誤差，常規(guī)精度零件加工誤差需≤0.1mm，高精度零件加工誤差需≤0.05mm。隨后用扳手按標(biāo)準力矩緊固刀具，加工常規(guī)陶瓷零件時，緊固力矩通常為 25 - 30N?m；加工高精度陶瓷零件時，需提升至 30 - 35N?m（具體數(shù)值可參考設(shè)備說明書），以此保證刀具裝夾牢固，減少徑向跳動，避免斷刀。

原因 4：陶瓷坯料存在缺陷

陶瓷坯料的質(zhì)量直接影響加工過程的穩(wěn)定性，若坯料本身存在裂紋、雜質(zhì)等缺陷，在切削陶瓷零件的過程中，缺陷部位會對刀具產(chǎn)生額外的沖擊力，導(dǎo)致刀具突然受力過大而斷刀。尤其是加工形狀復(fù)雜的陶瓷零件（如帶有異形孔、曲面的零件）或易崩邊的薄型陶瓷零件（如薄型氧化鋁陶瓷零件）時，坯料缺陷引發(fā)斷刀的概率更高。

解決方案：在加工前，需針對陶瓷零件的加工需求對坯料進行全面檢查，采用強光照射結(jié)合放大鏡觀察的方式，仔細排查坯料表面及內(nèi)部是否存在裂紋、雜質(zhì)，若發(fā)現(xiàn)有缺陷的坯料，應(yīng)及時剔除，避免用于零件加工。對于易崩邊的薄型陶瓷零件（如厚度≤3mm 的氧化鋁、氧化鋯零件），可在坯料邊緣涂抹 “加固膠”（如環(huán)氧樹脂膠），增強坯料邊緣的強度；加工帶有異形孔的陶瓷零件時，采用 “預(yù)鉆孔引導(dǎo)” 方式，先在加工起點鉆直徑略小于刀具的引導(dǎo)孔，再從孔位切入，通過這種方式減少刀具切入時的沖擊力，降低斷刀風(fēng)險。

原因 5：設(shè)備精度異常

陶瓷雕銑機的設(shè)備精度是保證陶瓷零件加工質(zhì)量和避免斷刀的基礎(chǔ)，尤其是加工高精度陶瓷零件（如尺寸公差要求≤±0.01mm）時，設(shè)備精度的微小偏差都可能導(dǎo)致刀具受力不均，進而引發(fā)斷刀。根據(jù)鑫騰輝數(shù)控官方網(wǎng)站的技術(shù)標(biāo)準，加工常規(guī)精度陶瓷零件時，主軸徑向跳動誤差應(yīng)≤0.005mm；加工高精度陶瓷零件時，主軸徑向跳動誤差需控制在≤0.003mm，導(dǎo)軌平行度也需根據(jù)零件精度要求對應(yīng)提升，若超出這些標(biāo)準，會嚴重影響加工穩(wěn)定性。

解決方案：當(dāng)懷疑設(shè)備精度異常導(dǎo)致斷刀時，需結(jié)合陶瓷零件的精度要求對設(shè)備進行針對性檢測。加工常規(guī)精度陶瓷零件時，用百分表測量主軸徑向跳動，若超差需調(diào)整主軸軸承；加工高精度陶瓷零件時，需用千分表進行更精密的測量，若軸承磨損嚴重則需更換高精度主軸。檢查導(dǎo)軌平行度時，加工常規(guī)精度零件可采用激光干涉儀基礎(chǔ)檢測模式，加工高精度零件則需啟用高精度檢測模式，若發(fā)現(xiàn)偏差較大，需由專業(yè)技術(shù)人員重新校準導(dǎo)軌。待設(shè)備精度恢復(fù)至對應(yīng)陶瓷零件的加工標(biāo)準后，再用廢料進行試加工，確認切削平穩(wěn)后，方可正式加工陶瓷零件，避免因精度問題導(dǎo)致斷刀。

二、關(guān)鍵提示

當(dāng)陶瓷雕銑機出現(xiàn)斷刀情況時，操作人員需立即停機，防止斷刀殘片劃傷陶瓷零件表面或?qū)υO(shè)備造成進一步損傷。隨后，用壓縮空氣配合專用清理工具徹底清理斷刀殘片和陶瓷切屑，尤其注意清理設(shè)備工作臺縫隙和夾具角落的殘留雜質(zhì)。針對不同精度的陶瓷零件加工，建議搭配適配的 “斷刀檢測裝置”：加工常規(guī)精度零件可選用紅外檢測裝置，加工高精度零件則建議安裝力傳感器式檢測裝置，這類裝置能更靈敏地實時監(jiān)測刀具狀態(tài)，減少斷刀后對陶瓷零件的損耗。

三、專業(yè)支持

若你在不同類型陶瓷零件（如氧化鋁、氧化鋯、氮化硅陶瓷零件）的雕銑加工中，遇到斷刀及設(shè)備參數(shù)適配、精度校準等問題，可隨時聯(lián)系鑫騰輝數(shù)控孟經(jīng)理，聯(lián)系電話：13699899025。鑫騰輝數(shù)控擁有針對各類陶瓷零件加工的專項技術(shù)方案，能結(jié)合零件特性提供定制化的參數(shù)設(shè)置指導(dǎo)和設(shè)備維護建議，助力你的陶瓷零件加工生產(chǎn)順利進行。

綜上所述，陶瓷雕銑機斷刀問題需結(jié)合陶瓷零件的材質(zhì)、厚度、精度要求等精準分析原因，再采取對應(yīng)解決方案。在實際生產(chǎn)中，需根據(jù)零件特性科學(xué)選型刀具、適配加工參數(shù)、規(guī)范刀具裝夾、嚴格把控坯料質(zhì)量并定期校準設(shè)備精度，同時做好斷刀后的應(yīng)急處理，才能最大程度減少斷刀帶來的損失，保障陶瓷零件加工的穩(wěn)定高效。
